原理介绍：
接触角是指在气、液、固相交界处的气液界面上所画的切线与固液界面线之间的夹角。符号：θ。接触角测量仪是测试材料表面性质接触角的主要仪器。
接触角测量仪利用光学成像原理。该设备采用图像和视频轮廓分析来测量样品表面的接触角、润湿性能、界面张力、后退角、表面能和其他性能。可满足各种日常测量需求，目前广泛应用于众多高校、科研院所和企业。
接触角仪软件简介：
接触角测量软件包括静态接触角、动态接触角、滚降接触角、表面能、表面张力和粘附功。该软件具有图像清晰度辨别功能，并在接触角测量过程中自动寻找基线并拟合轮廓。对于材料表面特殊形状或结构形成的曲线基线，可采用手动模式进行测量。这款通用多功能视频光学接触角仪利用液滴形状分析技术来分析数千种材料表面的润湿特性。全自动倾斜台和视频系统由软件控制，自动记录倾斜过程中液滴形状变化、倾斜角度和位置移动，并自动测量滚降角、前进角和后退角等相关参数。

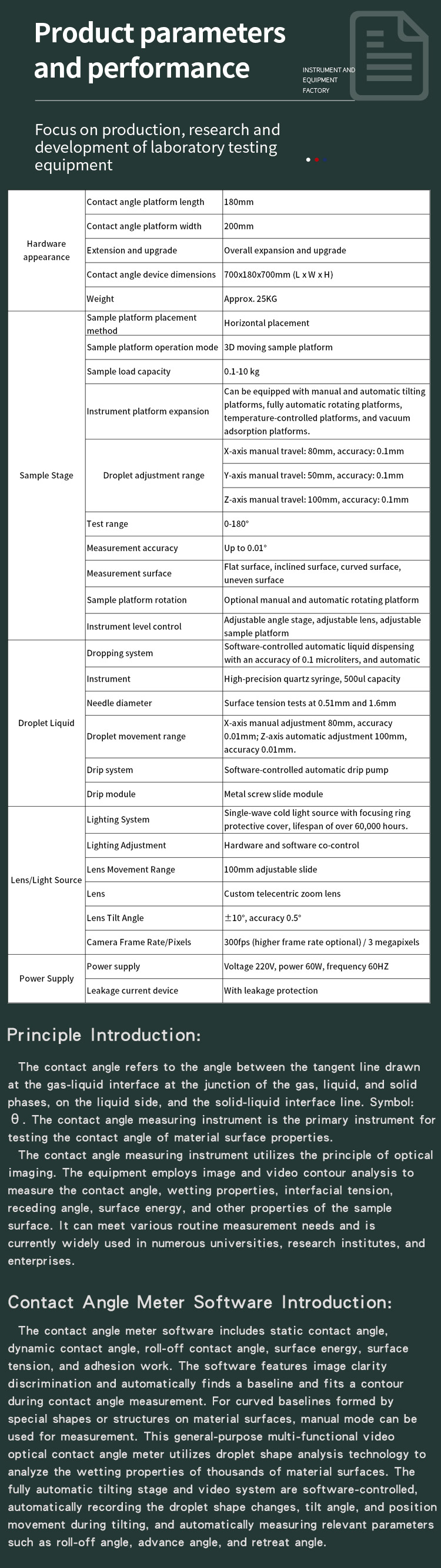

| 硬件外观 | 接触角平台长度 | 180毫米 |
| 接触角平台宽度 | 200毫米 | |
| 扩展和升级 | 整体扩容升级 | |
| 接触角装置尺寸 | 700x180x700mm（长x宽x高） | |
| 重量 | 大约。 25公斤 | |
| 样品台 | 示例平台放置方法 | 水平放置 |
| 示例平台运营模式 | 3D移动样品平台 | |
| 样品负载能力 | 0.1-10公斤 | |
| 仪器平台扩展 | 可配备手动、自动倾斜平台、全自动旋转平台、温控平台、真空吸附平台。 | |
| 墨滴调节范围 | X轴手动行程：80mm，精度：0.1mm | |
| Y轴手动行程：50mm，精度：0.1mm | ||
| Z轴手动行程：100mm，精度：0.1mm | ||
| 测试范围 | 0-180° | |
| 测量精度 | 高达 0.01° | |
| 测量面 | 平面、斜面、曲面、凹凸面 | |
| 样品平台旋转 | 可选配手动和自动旋转平台 | |
| 仪器电平控制 | 可调角度载物台、可调镜头、可调样品平台 | |
| 液滴液体 | 掉落系统 | 软件控制自动分液，精度0.1微升，自动收液测试。 |
| 乐器 | 高精度石英注射器，500ul容量 | |
| 针径 | 0.51mm 和 1.6mm 表面张力测试 | |
| 液滴运动范围 | X轴手动调节80mm，精度0.01mm； Z轴自动调整100mm，精度0.01mm。 | |
| 滴灌系统 | 软件控制的自动滴注泵 | |
| 滴灌模块 | 金属螺杆滑轨模块 | |
| 镜头/光源 | 照明系统 | 单波冷光源，带聚焦环防护罩，寿命超过60000小时。 |
| 灯光调节 | 软硬件联控 | |
| 镜头移动范围 | 100mm可调滑轨 | |
| 镜片 | 定制远心变焦镜头 | |
| 镜头倾斜角度 | ±10°，精度0.5° | |
| 相机帧率/像素 | 300fps（可选更高帧速率）/3 兆像素 | |
| 电源 | 电源 | 电压220V，功率60W，频率60HZ |
| 漏电流装置 | 具有漏电保护功能 | |
| 软件 | 软件算法 | 分辨率拟合法、圆弧法、θ/2法、正切法、测角法、宽高法、LY法、圆法、椭圆法、斜椭圆法 |
| 测量方法 | 全自动、半自动、手动 | |
| 拟合方法 | 分辨率像素拟合，完美匹配实际成像像素。 | |
| 图像捕捉 | 支持单拍、连拍、录像、一键测量等多种拍摄模式。 | |
| 区分左右接触角 | 支持 | |
| 分析方法 | 方法包括：坐滴法、纤维法、动态润湿法、悬滴法、倒挂滴法、附着滴法、针法、3D形态法和气泡捕获法。 | |
| 分析方法 | 润湿性分析、静态分析、实时动态分析、照片分析、视频分析、前后角分析 | |
| 保存模式 | Word、Excel、光谱图、照片、视频 |
