主要测量原理/应用：

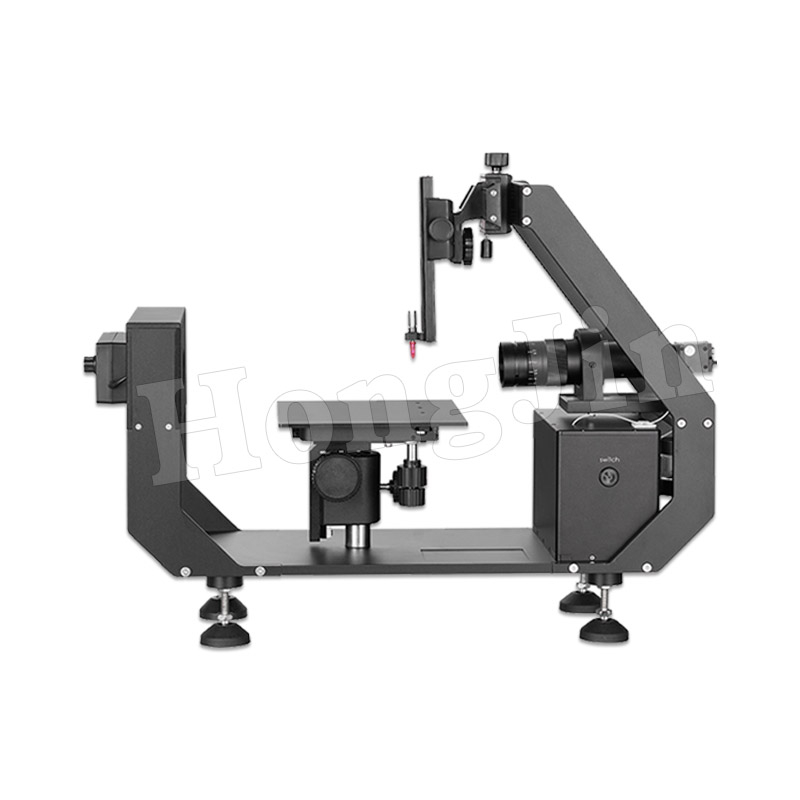

接触角测量仪器主要通过光学投影来分析液体和固体样品的表面轮廓。
接触角是指气相、液相、固相相交处形成的角度θ。该角度是目前确定材料表面润湿性的最佳方法。
表面张力是指表面任意两个相邻部分之间垂直于其单位长度边界的拉力。
界面张力是指一种液体与另一种不互溶液体之间产生的力。
表面能是指物体表面分子之间的作用力。
粘附功是指由于分子之间的相互作用力而分离两个凝聚相所需的功。
测量方法：
坐滴法（接触角/润湿角测试）
悬滴法（表面/界面张力测试）
污染方法（石油接触角分析）
纤维涂覆法（单纤维测试）
纤维坐滴法（片状纤维的测试）
| 设备规格 | |
| 机器外形尺寸 | 730x380x750mm |
| 重量 | 大约。 35公斤 |
| 电源 | 电压220V，功率60W，频率60HZ |
| 平台尺寸 | 180x200x80毫米 |
| 平台整体倾斜 | 电动倾斜平台 |
| 平台倾斜角度 | 0°--90° |
| 样品尺寸 | 300×∞×70mm |
| 调节范围 | X轴手动行程：80mm，精度：0.1mm |
| Y轴手动行程：50mm，精度：0.1mm | |
| Z轴手动行程：100mm，精度：0.1mm | |
| 相机 | 原装进口芯片 |
| 相机帧率 | 300fps（更高帧率可选） |
| 相机像素 | 5MP |
| 镜片 | 远心变焦镜头 |
| 镜头倾斜 | ±10° 精度 (0.5°) |
| 照明系统 | 单波冷光源，带聚焦环防护罩，寿命超过60000小时 |
| 灯光调节 | 软硬件联控 |
| 滴灌系统 | 软件控制的自动滴注泵 |
| 液滴运动范围 | X轴手动调节80mm，精度0.01mm |
| Z轴手动调节80mm，精度0.01mm | |
| 注射器 | 高精度石英注射器，500ul容量 |
| 软件参数 | |
| 接触角测量范围 | 0-180° |
| 接触角分辨率精度 | 0.001° |
| 界面张力范围 | 0～2000mN/m |
| 表面张力分辨率精度 | 0.01毫牛/米 |
| 动态张力 | 软件自动读取 |
| 表面能测量方法 | OWRK法、Zisman法、EOS法、Fowkes法、Wuwim法、色散力、极力（可添加算法和液体库）。 |
| 附着力工作 | 一键自动分析 |
| 扩散系数 | 一键自动分析 |
| 润湿工作 | 一键自动分析 |
| 软件算法 | 分辨率拟合法、圆弧法、θ/2、正切法、测角法、宽高法、LY法、圆法、椭圆法、斜椭圆法 |
| 分析方法 | 座滴法、纤维法、动态润湿法、悬滴法、倒悬滴法、附着滴法、针法、3D形态法、气泡捕获法 |
| 分析模式 | 润湿性分析、滚降角分析、静态分析、实时动态分析、照片分析、视频分析、前后角分析 |
| 测量模式 | 全自动、半自动、手动 |
| 省电模式 | Word、EXCEL、光谱、照片、视频 |
