主要测量原理/应用：
接触角测量仪器主要通过光学投影来分析液体和固体样品的表面轮廓。
接触角是指气相、液相、固相相交处形成的角度θ。该角度是目前确定材料表面润湿性的最佳方法。
表面张力是指表面任意两个相邻部分之间垂直于其单位长度边界线的拉力。
界面张力是指一种液体与另一种不互溶液体之间产生的力。
表面能是指物体表面分子之间的作用力。
粘附功是指由于分子之间的相互作用力而分离两个凝聚相所需的功。

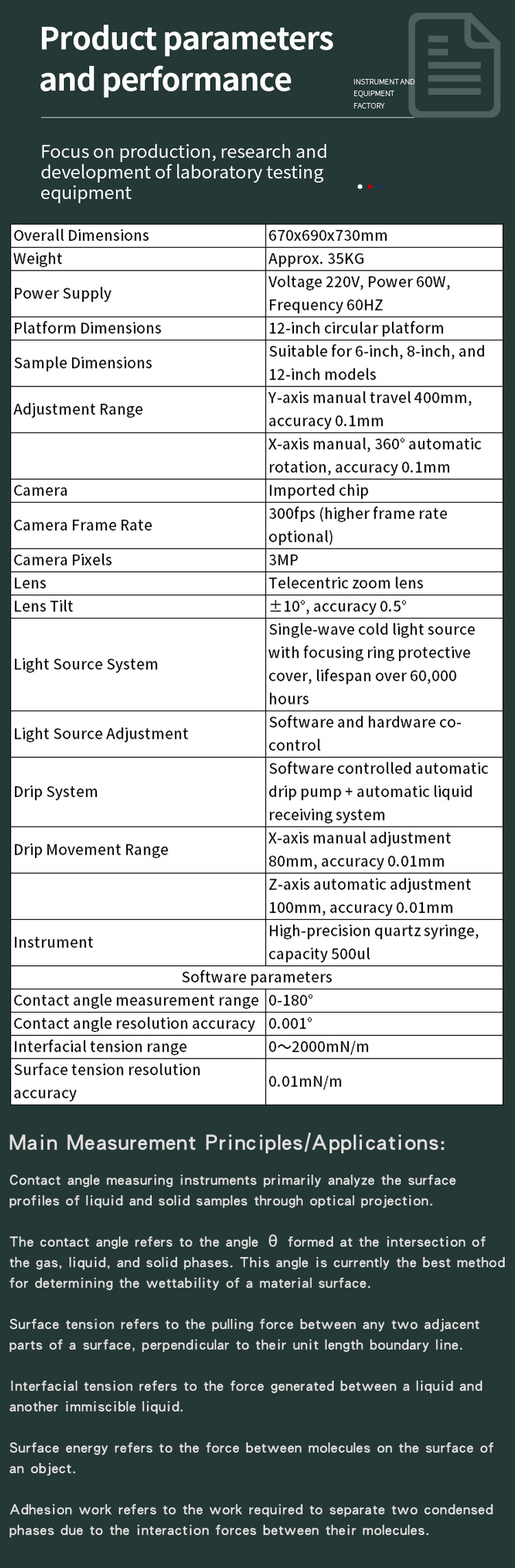

| 设备规格 | |
| 外形尺寸 | 670x690x730mm |
| 重量 | 大约。 35公斤 |
| 电源 | 电压220V，功率60W，频率60HZ |
| 平台尺寸 | 12寸圆形平台 |
| 样品尺寸 | 适用于6寸、8寸、12寸机型 |
| 调节范围 | Y轴手动行程400mm，精度0.1mm |
| X轴手动，360°自动旋转，精度0.1mm | |
| 相机 | 进口芯片 |
| 相机帧率 | 300fps（更高帧率可选） |
| 相机像素 | 3MP |
| 镜片 | 远心变焦镜头 |
| 镜头倾斜 | ±10°，精度0.5° |
| 光源系统 | 单波冷光源，带聚焦环防护罩，寿命超过60000小时 |
| 光源调整 | 软硬件联控 |
| 滴灌系统 | 软件控制自动滴泵+自动接液系统 |
| 滴水运动范围 | X轴手动调节80mm，精度0.01mm |
| Z轴自动调节100mm，精度0.01mm | |
| 乐器 | 高精度石英注射器，容量500ul |
| 软件参数 | |
| 接触角测量范围 | 0-180° |
| 接触角分辨率精度 | 0.001° |
| 界面张力范围 | 0～2000mN/m |
| 表面张力分辨率精度 | 0.01毫牛/米 |
| 动态张力 | 软件自动读取 |
| 表面能测量方法 | OWRK法、Zisman法、EOS法、Fowkes法、Wuwim法、色散力、极力（可添加算法和液体库）。 |
| 附着力工作 | 一键自动分析 |
| 扩散系数 | 一键自动分析 |
| 润湿工作 | 一键自动分析 |
| 软件算法 | 分辨率拟合法、圆弧法、θ/2、正切法、测角法、宽高法、LY法、圆法、椭圆法、斜椭圆法 |
| 分析方法 | 座滴法、纤维法、动态润湿法、悬滴法、倒悬滴法、附着滴法、针法、3D形态法、气泡捕获法 |
| 分析方法 | 润湿性分析、静态分析、实时动态分析、照片分析、视频分析、进退角分析 |
| 测量方法 | 全自动、半自动、手动（程控自动测试） |
| 节省模式 | Word、EXCEL、光谱、照片、视频 |
