性能特点

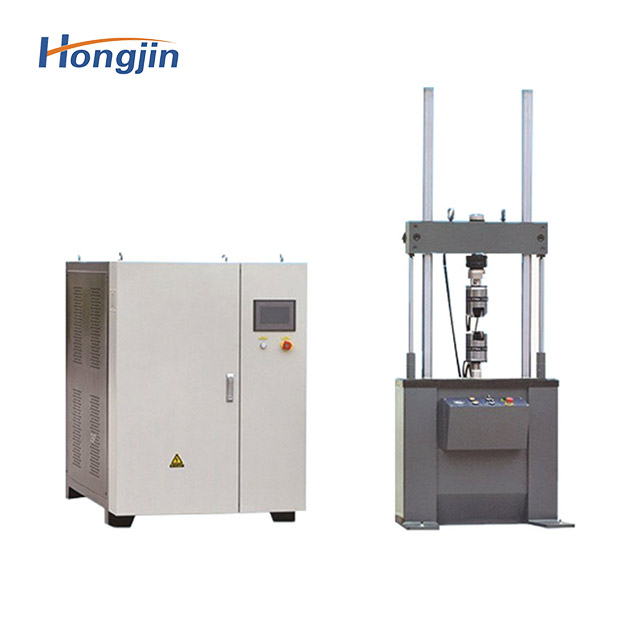

1、试验机主机：立柱、底座、横梁构成封闭式框架结构，框架刚度大，无反向间隙，稳定性好。立柱外表面采用电镀硬铬处理。伺服
设置执行机构（气缸），采用双向作用气缸活塞设计。样品夹紧调节方便灵活。
2、关键部件：采用国际知名品牌——MOOG伺服阀、德国DOLI控制器、日本不二越油泵、美国King传感器、美国MTS位移传感器。
3、液压伺服泵站：无泄漏静音技术，压力输出稳定，无波动，噪音低，散热效果好，过滤精度高，压力过载，油温超温
自动保护。
4、控制方式：力、位移、变形PID闭环控制，并可实现任意控制方式平滑无扰切换。
5、试验软件：适合Windows试验平台操作，与控制系统配合，可控制试验系统完成各类动、静态力学性能试验，如金属拉伸、压缩、弯曲、低周及金属断裂力学试验，并独立完成各类试验管理、数据存储、试验报告打印等功能。
6、测试波形：正弦波、三角波、方波、随机波、扫频波、组合波等。
7、保护功能：具有油路堵塞、超温、低液位、液压系统过载、电机过热、预置疲劳次数到、试件断裂报警停机功能。
基础标准
1、满足GB/T2611-2007《试验机通用技术条件》、GB/T16826-2008《电液伺服万能试验机》、JB/T9379-2002《拉伸疲劳试验机技术条件》的要求；
2、符合GB/T3075-2008《金属轴向疲劳试验方法》、GB/T228-2010《金属材料室温拉伸试验方法》等标准；
3、适用于GB、JIS、ASTM、DIN等标准。
| 试验机类型 | HJ-9001S | HJ-9002S | HJ-9003S | HJ-9004S | HJ-9005S | |
| 最大动载荷（kN） | ±20 (±30) | ±50 | ±100 | ±200 (±250) | ±500 | |
| 测试频率（Hz） | 低周疲劳0.01~20，高周疲劳0.01~50，定制0.01~100 | |||||
| 执行器行程（毫米） | ±50、±75、±100、±150 和定制 | |||||
| 测试负载波形 | 正弦波、三角波、方波、斜波、梯形波、自定义波形组合 | |||||
| 测量精度 | 加载 | 优于示值±1%、±0.5%（静态）；优于指示值±2%（动态） | ||||
| 形变 | 优于示值±1%、±0.5%（静态）；优于指示值±2%（动态） | |||||
| 位移 | 优于示值±1%、±0.5% | |||||
| 测试参数测量范围 | 1~100%FS（满量程），可扩展至0.4~100%FS | 2~100%FS（满量程） | ||||
| 测试空间(mm) | 50～580（可扩展定制） | 50~850（可扩展定制） | ||||
| 测试宽度(mm) | 500（可扩展定制） | 600（可扩展定制） | ||||
| 油源配置（21Mpa电机功率） | 20L/min（7.50kW）、40L/min（15.0kW）、60L/min（22.0kW）、00L/nin（37.0kW）排量油源可根据要求组合使用，压力14、21、25mpa可选 | |||||
